固定門時間選單器，自帶延遲，透過率高
索要資料

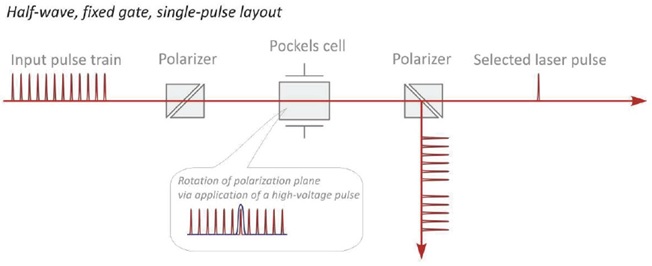

OG-B/F系列脈沖選單器是基于電光效應的產品。電光選單比聲光選單的主要優勢有以下兩個：
※? 更高的透過率（聲光只有60%，電光達到90%以上）
※? 更快的上升沿速度
?
本產品集成了以下功能：
※? 內觸發和外觸發功能
※? 集成獨立的延遲功能
※? 內置光電探測器，可同步于光信號或電信號
※? 控制器可實現多種門功能。
※? 一個驅動器可驅動4個普克爾盒
|
|
OG-F-D |
OG-B-D |
OG-B-B |
OG-B-R/K |
|
電光晶體 |
DKDP |
BBO |
RTP/KTP |
|
|
工作波長 |
510-540nm/700-1000nm/ 1000-1100nm/1250nm |
510-540nm/700-1000nm/1000-1100nm/1250nm |
1000-1100nm/1500-1600nm/1550+780nm |
|
|
可能的定制波長 |
340-1280nm |
200-2200nm |
1000-2700nm |
|
|
最低重頻 |
單發single-shot |
|||
|
最高重頻 |
1KHz |
3KHz/10KHz/50KHz/ 100KHz/ |
3KHz/10KHz/50KHz/100KHz/200KHz/1MHz/ |
|
|
同光孔徑 |
6mm |
6mm(最大20mm) |
2.5mm(最大5mm) |
3.5mm(最大10mm) |
|
高壓門寬（10% level） |
3ns |
8ns |
||
|
上升時間（10-90%） |
700ps |
3.5ns |
||
|
下降時間（90-10%） |
2ns |
3.5ns |
||
|
對比度 |
>1500:1 |
>700:1 |
>800:1 |
|
|
透過率 |
>85% |
|||
|
輸入光重頻 |
2MHz-150MHz（內觸發或者外觸發+同步光信號） 1Hz-2MHz（外觸發） |
|||
|
延遲時間 |
0-10us(可定制最大1ms) |
0-1us(可定制最大5us) |
||
|
冷卻 |
被動冷卻（3KHz輸出重頻） 水冷（輸出重頻>10KHz） |
|||

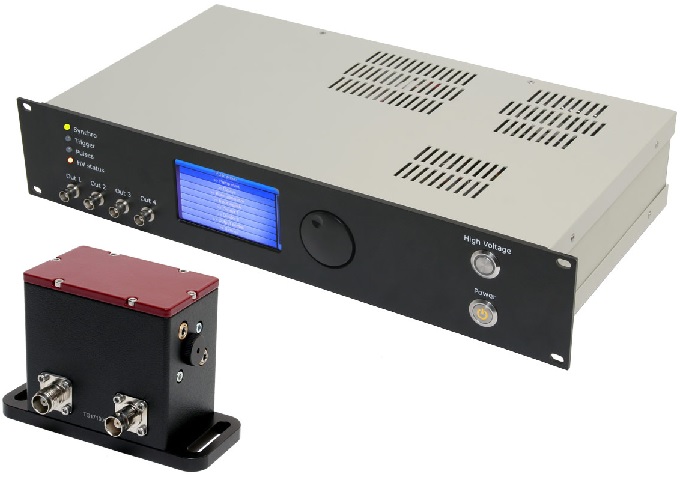

※ 普克爾盒以及內置集成高壓模塊
※ 控制器（同步，驅動電源）
※ 兩個格蘭棱鏡
※ 1.5米的光纖
※ 軟件
