PE是請的彈性晶體材料。它可以加熱到110°C，也可以冷卻到-45 ÷ -120°C。PE擁有良好的介電特性，防腐蝕性和抗輻射性。但是，它在紫外波段和油膩的環(huán)境下不夠穩(wěn)定。在生物學上來講，PE很不活躍，很容易處理。在23°C下密度為0.91-0.925 g/cm3，張力流限為8-13 MPa，彈性模數(shù)為118 - 350 MPa，在很寬的光譜范圍內(nèi)折射率都約為1.54。通常，高密度的polyethylene (HDPE)也來作為組件材料。除了作為厚透鏡和窗口鏡，薄的HDPE還可用來作為THZ偏振片。我們用HDPE作為Golay Cell的窗口鏡。

Fig. 11  Transmission of 2 mm-thick HDPE sample. THz region.

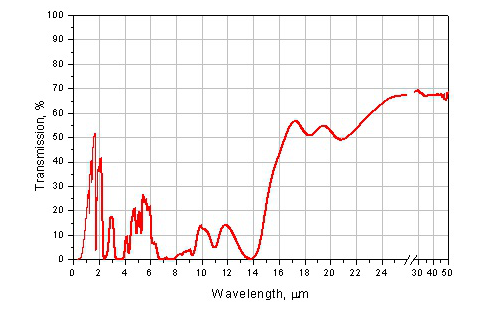

Fig. 12  Transmission of 2 mm-thick HDPE sample. NIR&MIR region.

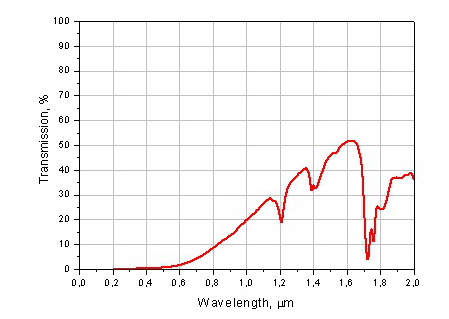

Fig. 13 Transmission of 2 mm-thick HDPE sample. VIS&NIR region.

很遺憾, HDPE對可見光的透過率非常低，因此，它不能用來作為光學系統(tǒng)的準直元件。

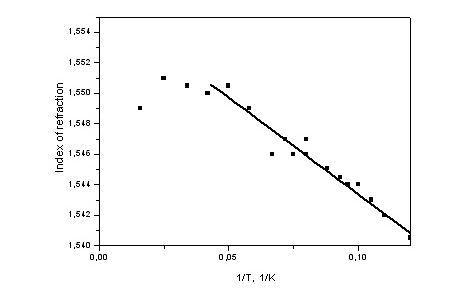

我們還應(yīng)該注意到HDPE的THZ透射率并不取決于溫度，因此可以作為低溫保持器的窗口鏡。折射率的溫度系數(shù)為6.2*10-4 K-1 (for the range 8-120 K)。
