光頻科技股份有限公司
北京英杰光科技有限公司
地址：北京市昌平區回龍觀西大街東亞上北中心5號樓2單元909
郵編：102208
電話：15901558503
傳真：
郵箱：billy.jie@optofrequency.cn
TPX 是所有已知聚合物中最輕的。它對紫外，可見和THZ波段是透明的。當然也就是可以用He-Ne激光器來進行準直。該聚合物折射率約為1.46，和波長關系不大
索要資料TPX 是所有已知聚合物中最輕的。它對紫外，可見和THZ波段是透明的。當然也就是可以用He-Ne激光器來進行準直。該聚合物折射率約為1.46，和波長關系不大:
|
λ, μm |
n |
|
0.633 |
1.463 |
|
24 |
1.4568 |
|
60 |
1.4559 |
|
300 |
1.46 |
|
667 |
1.46 |
|
1000 |
1.465 |
|
3191 |
1.466 |
TPX對mm波的傳輸損耗非常低。它有非常優良的熱阻，并且能抗一些商用的化學品的腐蝕。
Fig. 6 Transmission of TPX 2 mm-thick sample. THz region.

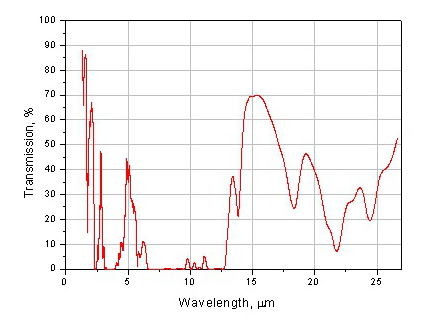

Fig. 7 Transmission of TPX 2 mm-thick sample. NIR&MIR regions.
Fig. 8 Transmission of TPX 2 mm-thick sample. UV&VIS&NIR ranges.
|
密度, g/cm3 |
0.83 |
|
抗張強度 |
4100 psi ~28.3 MPa |
|
拉伸模量 |
280000 psi ~1930.5 MPa |
|
抗張伸展率, % |
10 |
|
繞曲強度 |
6100 psi 42.1 MPa |
|
繞曲模量 |
210000 psi 1447.8 MPa |
|
熱偏溫度, °C |
100 |
|
融化溫度, °F/°C |
464/240 |
|
吸水率 (ASTM-D 1228), % |
<0.01 |
|
透水汽性 (thk 25 μm, 40C, 90%RH), g/m2*24h |
110 |
|
透氣性y (thk 100 μm), cm3/m2*d*MPa |
120000 |
TPX是很硬的固體材料，可以用來加工成不同的光學元件，如透鏡和窗口鏡。而且通常TPX還可用在CO2激光泵浦分子激光的系統中作為輸出窗口鏡。因為它對整個THZ波段都是透明的，并且可以反射10微米的泵浦光。TPX窗口鏡還可以在低溫保持器中作為“冷”窗口。因為TPX在THZ波段的透明度和溫度無關，折射率的溫度系數3.0*10-4 K-1 (for the range 8-120 K)。

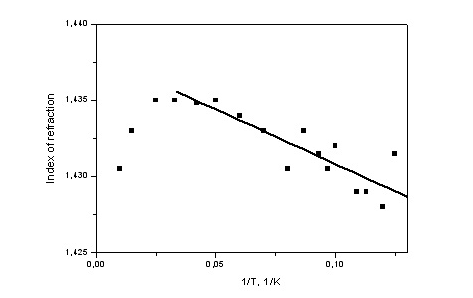

Fig. 9 Temperature dependence of refractive index.(***)
和其他用在THZ波段的材料比較，TPX的特性更好，例如它是Picarin (Tsurupica)透鏡很好的替代品。另外，TPX更便宜，而且比Picarin更容易獲得。

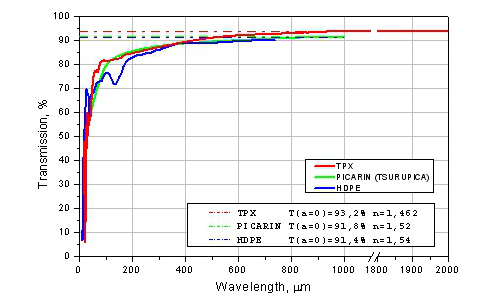

Fig. 10 Transmission of 2 mm-thick samples of TPX, Picarin, and HDPE.
